2CADファイルの読み込み

作成した図面のCADファイルは、CAD上で読み込み、修正･出力を行います。
ここでは例として、作成した図面のmpsファイルをdracad2025で読み込みます。
※ DRA-CADの操作については、DRA-CADのマニュアルを参照してください。
  1. DRA-CADを起動します。
  2. [ファイル]メニューから [アイコン 開く]を選択します。
  3. 開くダイアログを表示します。
    構造モデラー+断面リストの 【環境設定】で設定した[出力パス]のドライブまたはフォルダーを選択します。
    ※mpsファイルが表示されない場合は、[ファイルの種類]で [DRACADセキュリティファイル（*.mps）]を選択します。

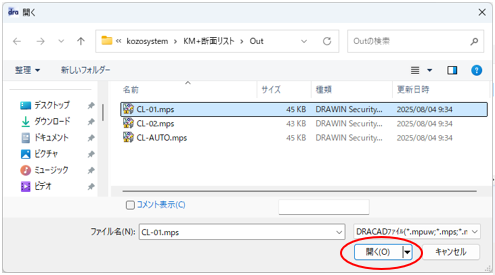

  4. ファイル名を選択し、[開く]ボタンをクリックします。
    ダイアログ

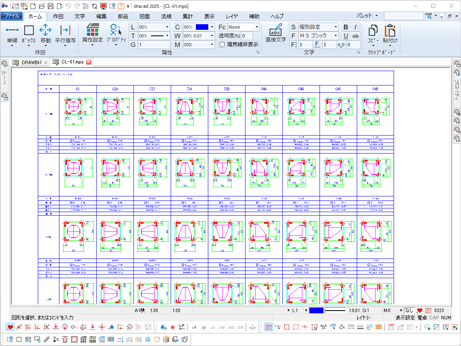

  5. 作図した図面が表示されます。
    図面に追記や修正を行う場合は、DRA-CADで行ってください。
